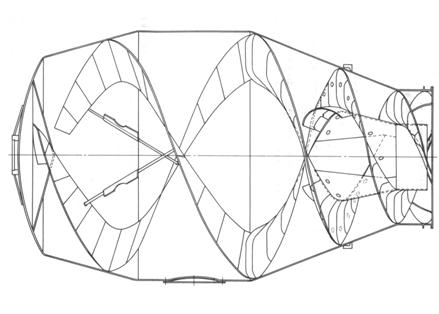

KẾT CẤU THÙNG TRỘN:
Xe vận chuyển bê tông

KẾT CẤU LẮP RÁP HOÀN CHỈNH:

Xe vận chuyển bê tông 1


TIÊU CHUẨN VẬT LIỆU:

Vật liệu chế tạo thùng trộn là thép măng gan16Mn, các chỉ tiêu cơ lý đạt mác SS540 theo tiêu chuẩn JIS G3 101-1995, có khả năng chịu mài mòn.
Chiều dầy tấm vật liệu chế tạo vỏ thùng: 5 mm.
Chiều dầy tấm vật liệu chế tạo cánh trộn: 6 mm.
Kết cấu tang trống 3 lớp, lớp chịu lực chính có chiều dầy 12 mm; 2 lớp tăng cứng dầy 5 mm.
Thép chế tạo mặt bích, vành lăn:
Thép các bon C45.

TIÊU CHUẨN CHẾ TẠO
Thùng trộn được chế tạo theo tiêu chuẩn: ASME-B31G.

KIỂM TRA THỬ NGHIỆM:
Kiểm tra mối hàn theo tiêu chuẩn: ASME IX.
Kiểm tra độ đồng tâm trên thiết bị theo theo tiêu chuẩn thiết kế.

MỘT SỐ HÌNH ẢNH CHẾ TẠO.


Xe vận chuyển bê tông 2

Xe vận chuyển bê tông 3

Xe vận chuyển bê tông 4

Xe vận chuyển bê tông 5


Thông tin chi tiết về đặc tính kỹ thuật của xe vận chuyển bê tông xin xem thêm tại đây Xe vận chuyển bê tông 6
